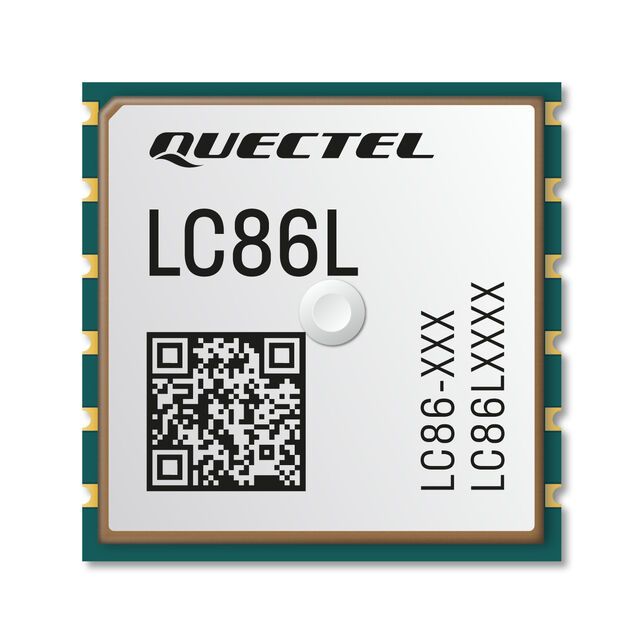

Das Quectel LC86LIC (Bestellnummer LC86LICMD) ist ein ultrakompaktes GNSS-Modul mit integrierter Patch-Antenne und dem bewährten AG3331-Chipsatz. Es unterstützt zwei Konstellationskombinationen: GPS + GLONASS oder GPS + BeiDou. Wer lieber alles selbst in die Hand nimmt, schätzt die direkte Kontrolle: Das LC86LIC schaltet automatisch zwischen der internen Patch-Antenne und einer externen aktiven Antenne um und erkennt dabei auch Kurzschlüsse oder Antennendefekte.
Für Embedded-Entwickler besonders relevant ist die EASY-Funktion: Das Modul speichert Ephemeridendaten bis zu 3 Tage im RAM und berechnet Satellitenbahnen selbstständig, was den Cold-Start deutlich beschleunigt. LOCUS ergänzt das Ganze durch einen integrierten Datenlogger direkt im Flash-Speicher des Moduls. Kein separates Logging-System nötig, kein dauerhafter MCU-Aufwand.
Das LC86LIC ist footprintkompatibel mit dem Quectel L80, was bestehende Designs einfach migrierbar macht. Die Trackingempfindlichkeit von -165 dBm und die integrierte LNA machen das Modul auch in anspruchsvollen Einbausituationen verlässlich. Industrietauglicher Temperaturbereich von -40 °C bis +85 °C, SBAS-Unterstützung und AGNSS runden das Profil ab. Kurz: Ein Modul, das sich in Asset-Tracking, portable Geräte, Fahrzeuganwendungen und industrielle PDAs ebenso einbauen lässt wie in GNSS-Mäuse oder OBD-Systeme.
Key Features:
Integrierte Patch-Antenne (15 x 15 mm) direkt im Modul verbaut, kein externes Antennenkabel nötig, automatisches Umschalten auf externe Antenne möglich
Dual-Constellation-Betrieb: GPS + GLONASS oder GPS + BeiDou, wählbar je nach regionaler Anforderung
EASY-Technologie (Embedded Assist System): Das Modul berechnet Satellitenbahnen bis zu 3 Tage eigenständig vor und ermöglicht so schnelle TTFF-Zeiten auch bei schwachem Signal
LOCUS-Datenlogger: Positionsdaten werden direkt in den internen Flash geschrieben (Standardintervall 15 Sekunden), ohne externe Hardware oder MCU-Last
Hohe Empfindlichkeit: -165 dBm im Tracking-Betrieb, geeignet für Anwendungen mit eingeschränkter Sichtverbindung zum Himmel
L80-kompatibles Footprint-Design: Direkter Austausch mit dem Quectel L80 möglich, Migration ohne Neudesign der Leiterplatte
SBAS-Unterstützung: WAAS, EGNOS, MSAS und GAGAN für verbesserter Genauigkeit ohne eigene Korrekturdienste
Kompaktes Format: 16,0 x 16,0 x 6,95 mm, industrieller Temperaturbereich -40 °C bis +85 °C
