Breitband-Abdeckung von 617 MHz bis 6000 MHz: Voller Support für alle sub-6 GHz Bänder inklusive 5G NR, LTE und dem neuen, stromsparenden 5G RedCap Standard.
Unabhängig von der Massefläche: Zuverlässige und stabile Performance auch ohne direktes Ground-Plane-Design, was die Platzierung im Gehäuse drastisch vereinfacht.
Kompakte Abmessungen: Mit extrem schlanken 42.5 x 15.0 x 0.2 mm lässt sich das flexible FPC-Element selbst in stark limitierten Bauräumen problemlos unterbringen.
Starke RF-Leistungswerte: Erreicht einen Spitzen-Gewinn von bis zu 6.88 dBi in den hohen Frequenzbändern bei einer durchschnittlichen Effizienz von über 50 Prozent.
Einfache mechanische Integration: Ausgestattet mit einer hochwertigen 3M 468 MP Kleberückseite sowie einem 100 mm langen Koaxialkabel samt IPEX-kompatiblem MHF1-Stecker.
Detaillierte Produktbeschreibung

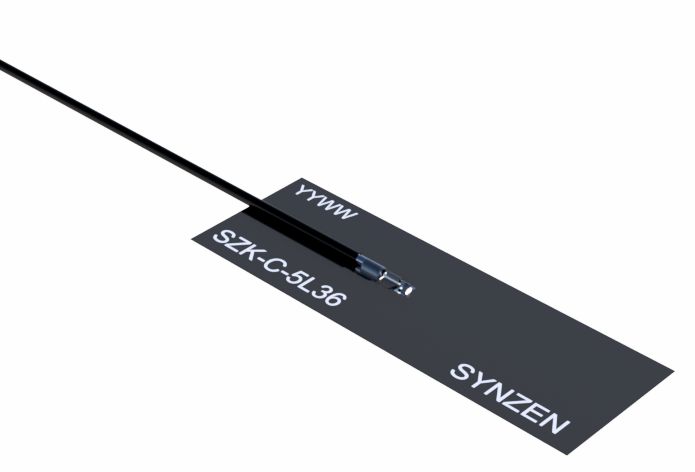

Die Synzen ELNATH ist eine hochspezialisierte, flexible Leiterplattenantenne (FPC), die speziell für die anspruchsvollen Anforderungen moderner IoT-Geräte entwickelt wurde. Sie deckt das gesamte Spektrum von 617 MHz bis 6000 MHz lückenlos ab. Damit bedient sie nicht nur klassische LTE- und 5G-Anwendungen, sondern ist auch die perfekte Besetzung für zukunftssichere Designs auf Basis von 5G RedCap (Reduced Capability).
Für Entwickler ist diese Antenne ein echter Problemlöser: Da sie unabhängig von der Massefläche (Ground-Plane) arbeitet, entfällt das oft nervenaufreibende Feintuning des Layouts bei Gehäuseänderungen. Die Antenne wurde auf einer praxisnahen, 2 mm dicken ABS-Kunststoffplatte eingemessen, um realistische Leistungsdaten für typische IoT-Gateways, Smart Meter oder Asset-Tracker zu garantieren.
Mit ihrer extrem flachen Bauweise von nur 0.2 mm Dicke und der robusten Klebeunterlage von 3M schmiegt sich die ELNATH nahtlos an gekrümmte Gehäuseinnenseiten an. Geliefert wird das System anschlussfertig mit einem hochflexiblen 250 mm Kabel (Durchmesser 1.13 mm) und einem bewährten MHF1-Steckverbinder, welcher voll kompatibel zu Standard-U.FL-Buchsen ist. Wer also eine unkomplizierte, breitbandige Funklösung sucht, die im Labor und im Feld gleichermaßen performt, trifft hier die richtige Wahl.
